다 같은 중목구조가 아닙니다.

오카메이의 SE구법은 다릅니다.

프리컷 시공은 물론, 지진이 잦은 일본에서 이미 인정받은 SE.


중목구조, 이제는 SE!
SE 구법 중목구조


01. 튼튼한 구조

02. 정밀한 구조계산

03. 엄밀한 품질관리

04. 철골조에서 목골조로

05. 목조 시장의 확대

06. 목조, 3가지 메리트

01 튼튼한 구조

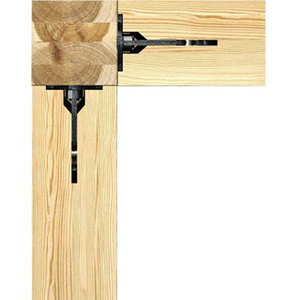

SE공법은 외부 항력에 취약한 기둥과 보의 접합부를 SE철물(일본에서 독자 개발)을 삽입하여 접합부의 단면결손을 최소화하는 공법이며, SE철물은 양이온 전착도장으로 코팅되어 있어 염분이 높은 해안지역에서도 부식을 방지하여 오랜 시간 활용할 수 있습니다.

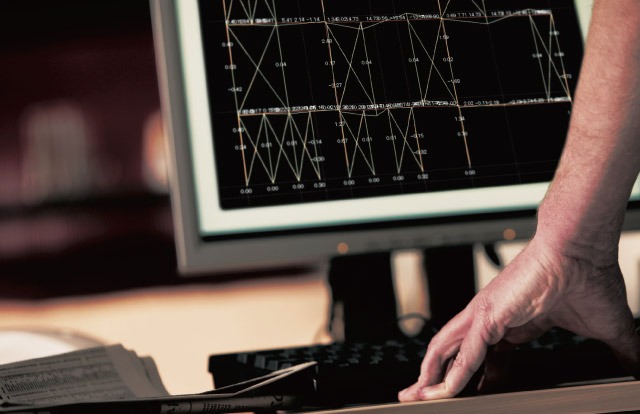

02 정밀한 구조계산

SE공법은 대규모건축과 동등하게 정밀한 입체구조 계산법을 도입하고 있습니다. “건물과 기초의 구조 계산”, “라멘조와 내력벽식 구조 계산”을 동시에 진행하고 있으며 하중의 흐름을 입체적으로 해석합니다. 이를 기반으로 지반과 지역 특성에 맞춰서 최적화된 구조 계산을 제공합니다.

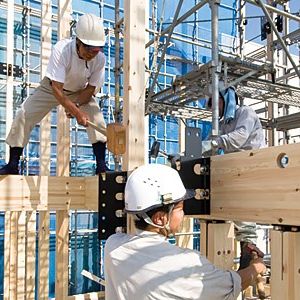

03 엄밀한 품질관리

SE공법은 오직 전문적으로 시공관리가 가능한 'SE공법 등록 전문시공사'만 시공이 가능합니다. SE공법 등록 시공사는 건축물 시공 후 보고서 작성과 면허갱신이 의무입니다.

04 철골조에서 목골조로

건축에서는 철골이나 RC로 만드는 건축보다, 해체 후 부재를 재사용할 수 있는 목조 건축은 지속가능한 사회에 필요한 건축자재입니다. 또 철이나 콘크리트는 유한한 자재이지만 나무는 재생산이 가능한 순환형 자원입니다. '택벌한다→심는다→육성한다'라는 삼림의 바이오매스(순환 사이클)속에서 이산화탄소를 충분히 흡수한 나무를 벌채해 이를 건축자재로 이용합니다. 이와 같이 목조 건축은 친환경적 지속 가능한 환경을 만들기 위한 사회적 배경으로부터 그 입지를 고취하고 있습니다.

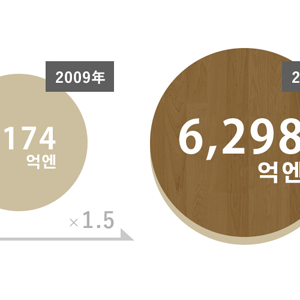

05 목조 시장의 확대

벌채기를 맞이한 일본의 삼림, CO2 감축, 공공 건축물 목재 이용 촉진법의 시행 등 몇가지의 사회적 배경이 목재 이용을 촉발시키고 있고, 국가는 계속해서 목조화 촉진의 국책을 수립하고 있습니다. 목조 시장은 착실하게 확대되어, 향후에도 그 흐름은 계속 될 전망입니다. 요즘 화제가 된 신국립경기장 지붕에 목조가 채용된 것은 결코 우연이 아닙니다.

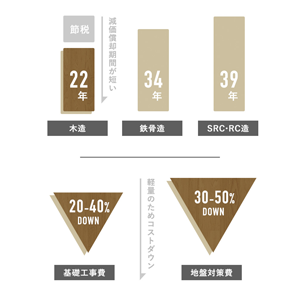

06 목조, 3가지 메리트

자산성 목조를 선택하여 건축함으로써 철골조보다 감가상각 기간이 짧아 건물의 연간 유지관리비를 현저히 절약할 수 있습니다. 의장성 목조는 부드러운 나무질감을 실내공간에서 적극적으로 적용하여 보다 편안한 공간을 만들 수 있습니다. 경량성 목조는 철골조에 비해 경량입니다. 이에 따라 기초의 크기가 작아져 예산 절감에 유리합니다.

안전성 첫번재,
지진의 의한 붕괴 0건!


01. 구조용 집성재

02. 단면결손 최소화

03. 기둥과 기초 고정

04. 구조계산

05. 정밀 가공

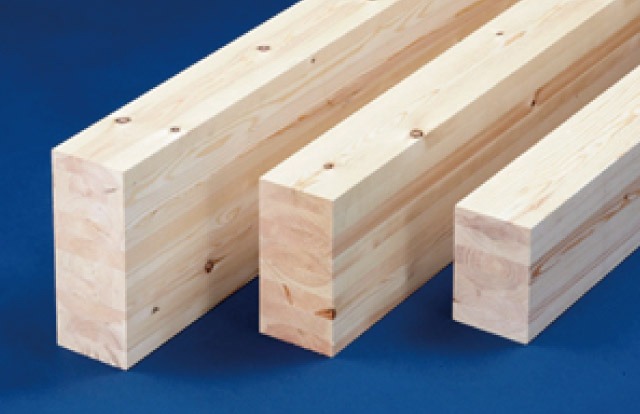

01 구조용 집성재

나무는 자연소재 중 단단한 강성을 가진 소재에 속하지만, 각 소재마다 그 강도의 차이가 있기 때문에 구조안전 계산에 적합하지 않습니다. 그러나 SE공법은 일정한 강도를 유지할 수 있는 구조용 집성재만 사용하고 있기 때문에 안전한 구조계산이 가능합니다.

02 단면결손 최소화

일반 주택은 각 기둥과 보를 프리컷가공하여 접합하지만, 이로 인한 단면결손이 불가피하게 생길 수 있습니다. SE공법은 자체적으로 개발한 SE철물을 활용하여 이러한 불가피한 단면결손을 최소화하고 기둥과 보를 견고하게 접합합니다.

03 기둥과 기초 고정

SE공법은 주기둥 하단부에 SE철물을 배치하여 기둥과 기초를 앙카볼트로 견고하게 고정하기 때문에 일반 목조공법에 비하여 약 5배 인장력을 발휘하고 있습니다.

04 구조계산

지진·바람 등의 자연 재해에 대응하여 가장 이상적인 구조체를 설계하기 위해서는 대규모 건축물에 적용하는 구조계산과 동일한 방법으로 구조계산을 실시하여 SE공법 목조건축물의 강도를 증명하고 있습니다.

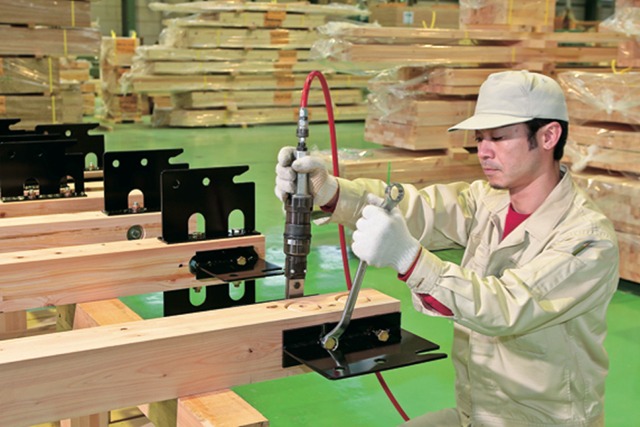

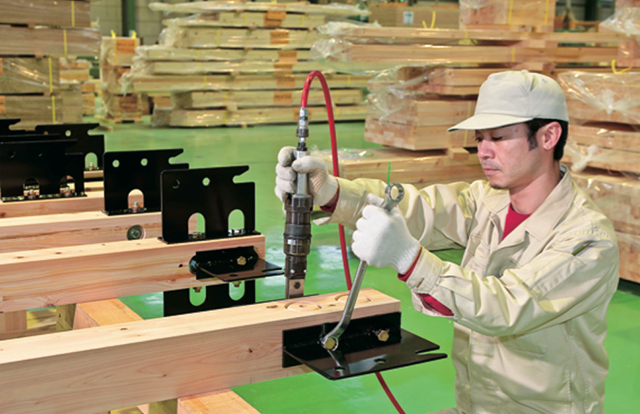

05 정밀 가공

SE공법의 구조체는 정식 계약을 맺은 지정 프리컷 공장에서만 가공 및 제작할 수 있습니다. 구조 설계를 위한 CAD 데이터가 프리컷 공장의 제작 시스템과 연동하고 있어, mm단위 수준의 정밀도로 가공됩니다.

안전성 두번째,
SE 구법이 강한 구조재인 이유


01. 목조 라멘 구조

02. 구조 계산 (허용 응력도 계산)

03. 기초의 구조 계산

04. 구조용 집성재 (PEF-CoC 인증)

05. SE 전용 철물 ①

06. SE 전용 철물 ②

07. SE 전용 철물 ③

08. 내력벽

09. 수평 강도 확보

10. 품질 기준

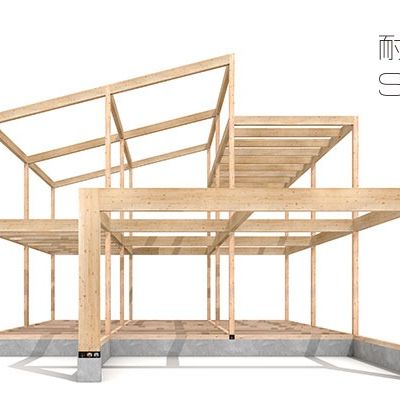

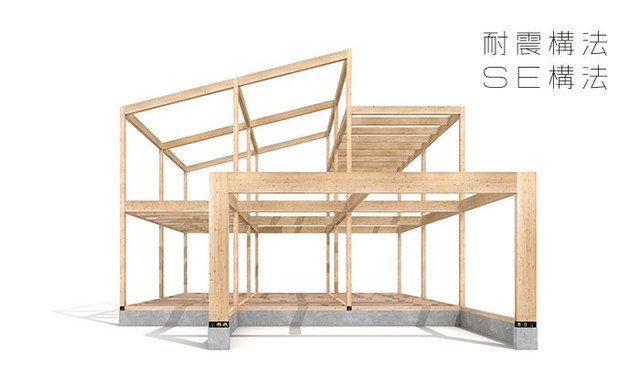

01 목조 라멘 구조

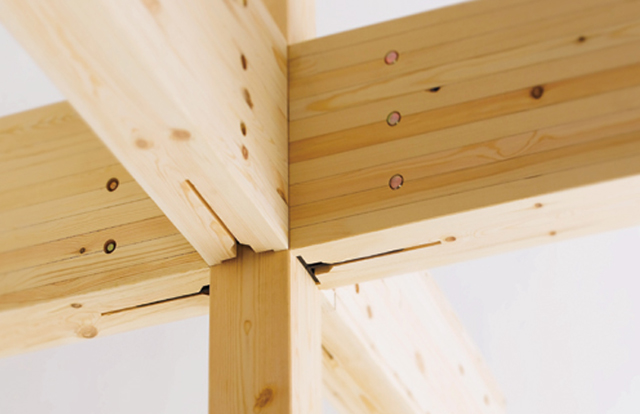

기둥이나 보 등을 서로 철물로 접합하여 견고하게 구조체를 만들어내며, 기존 철골조 및 RC조에서 주류였던 라멘공법을 일본의 목조 주택에 도입 한 것이 바로 SE공법(構法)입니다.

02 구조 계산 (허용 응력도 계산)

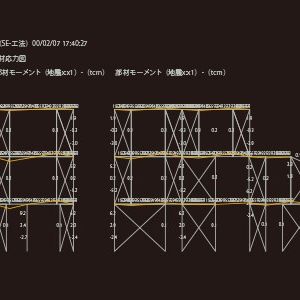

SE공법(構法)은 철골조, 철근 콘크리트조와 같은 방법으로 구조 계산을 진행하고 있습니다.

03 기초의 구조 계산

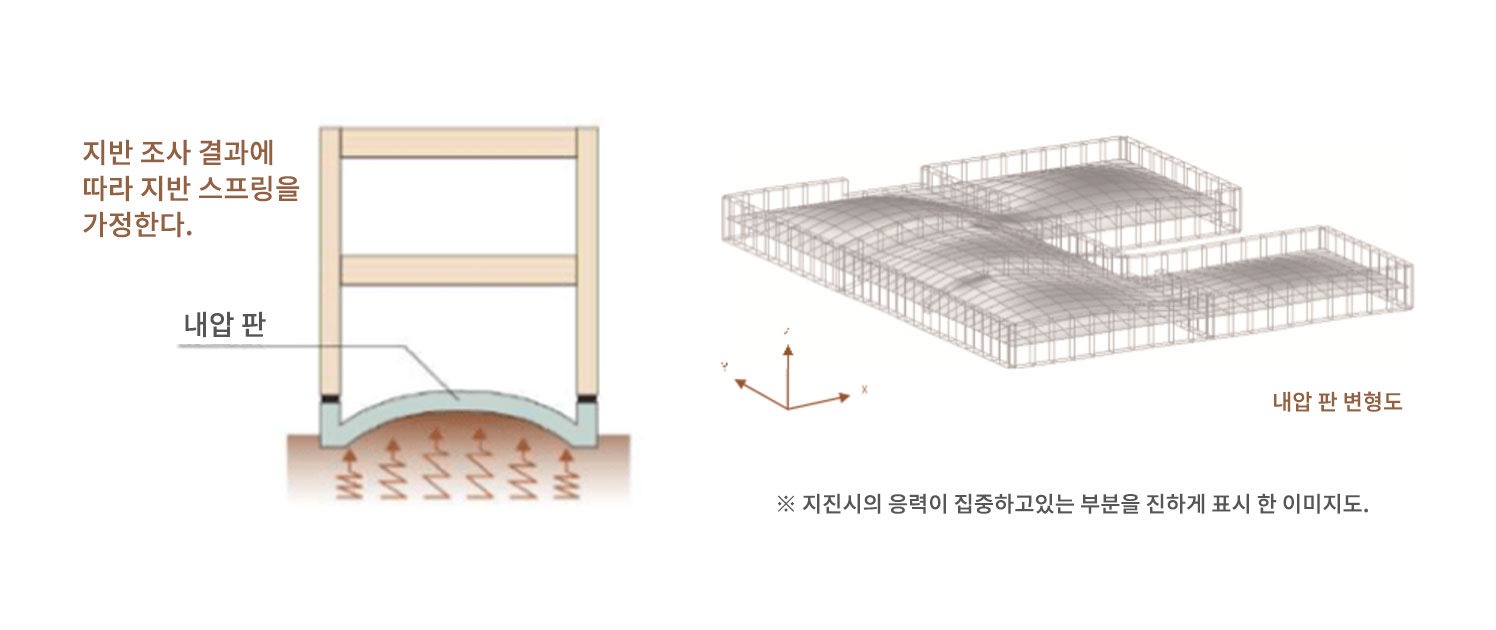

SE공법(構法)에서는 대부분의 목조 주택이 실시하지 않고 있는 건축물의 기초에도 구조계산을 실시하고 있습니다. FEM을 해석하여 건물에 전해지는 힘을 분석하고, 지반 강도에 따른 견고한 기초 설계를 가능하게 하고 있습니다.

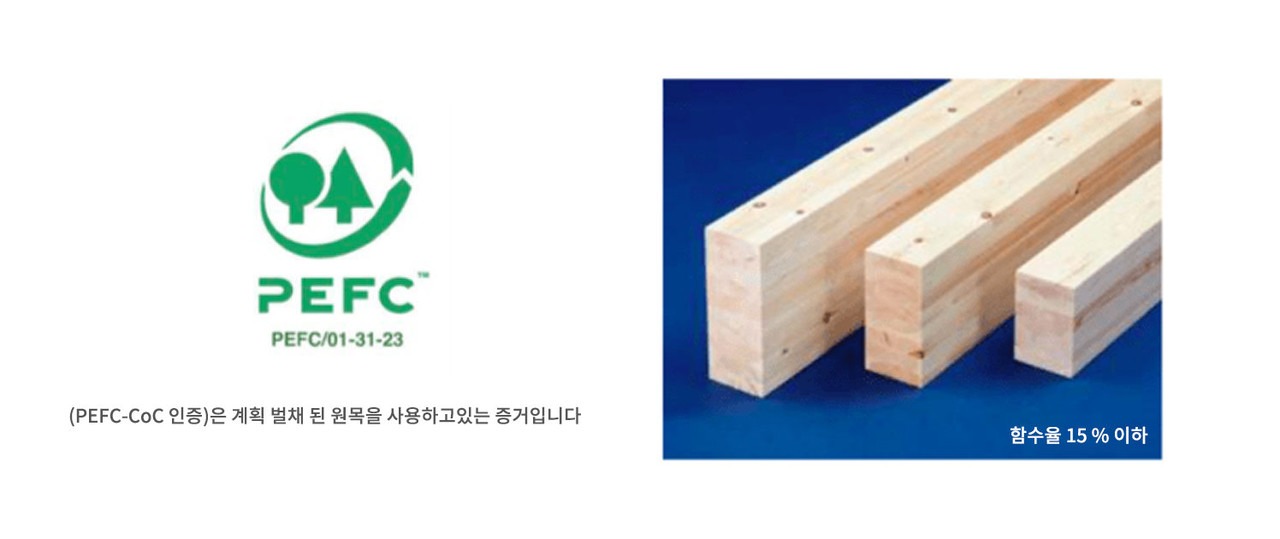

04 구조용 집성재 (PEF-CoC 인증)

구조 계산을 위해서는 재료의 강도 파악이 우선시 되어야 합니다. SE공법은 기둥과 보 하나하나를 강도 표시가 제대로 이루어진 구조용 집성재만을 사용하고 있으며, 특히 집성재의 두께가 120mm가 표준입니다. 일반적으로 중목구조 재래공법의 부재 두께(105mm)에 비하여 단면적이 1.3배의 차이를 가지고 있습니다.

05 SE 전용 철물 ①

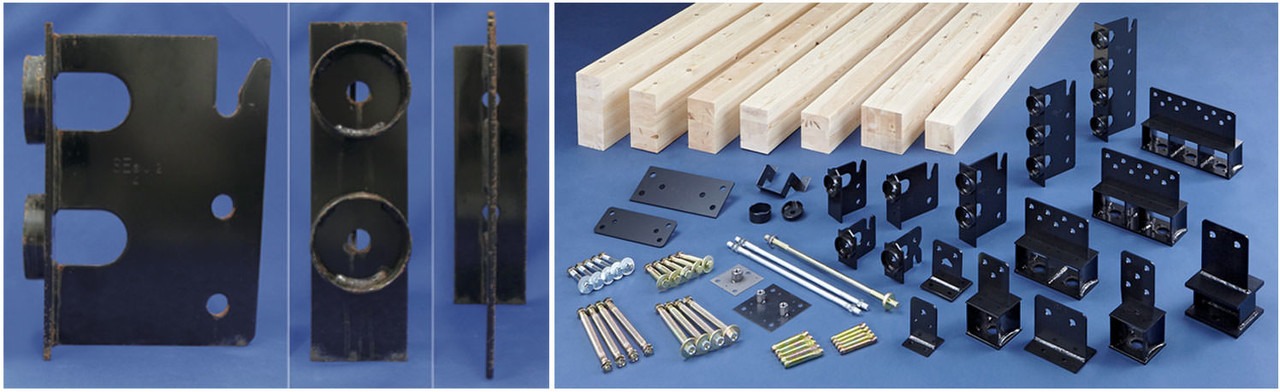

SE공법(構法)의 특징인 목조라멘공법을 실현할 수 있었던 것은 고강도의 SE전용철물이 있기 때문입니다. 철물의 두께는 6mm이며, 일반적으로 재래 공법에 사용되는 철물자재에 비해 2배의 두께로 실현됩니다. 실험을 통하여 168년의 수명을 확인할 수 있었으며, 장기간의 안전성 역시 보장하고 있습니다.

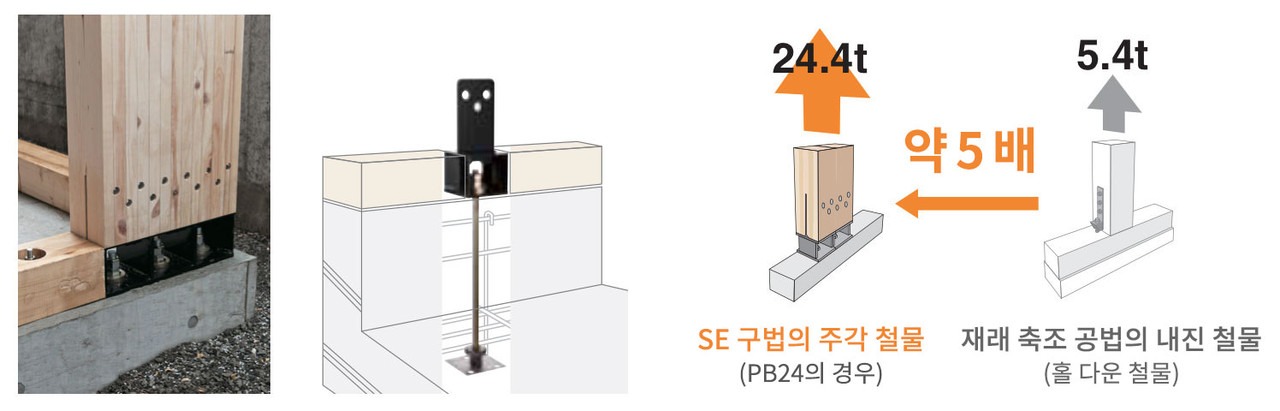

06 SE 전용 철물 ②

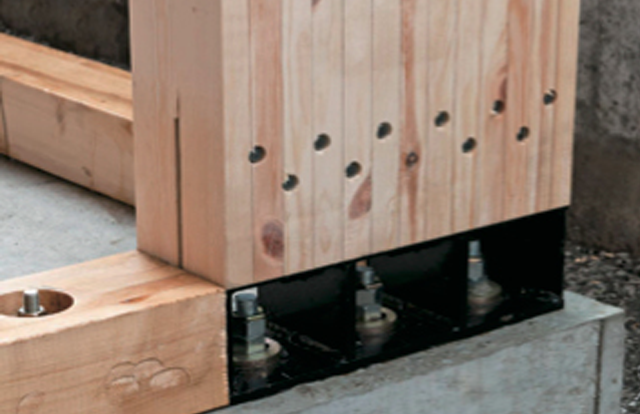

구마모토 지진으로 대표되는 진도 6~7의 발생하면 건물기둥에는 매우 큰 “인발력”이 발생하게 되는데, 대지진으로 무너진 건물들을 관찰해보면 기둥이 기초에서 탈락하는 현상을 많이 볼 수 있습니다. SE공법(構法)에서는 전용 주각 철물을 사용하여 고강도 앵커 볼트와 더불어 일반 중목구조 재래공법의 약 5배의 강도를 확보하고 있어 지진에 매우 효과적입니다.

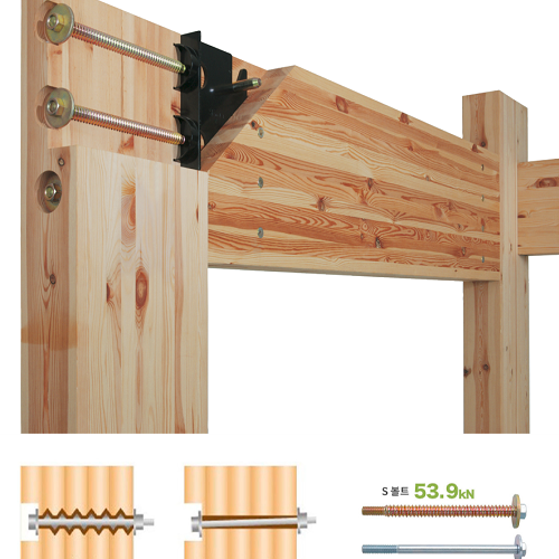

07 SE 전용 철물 ③

기둥과 보를 강력하게 접합하는 목조라멘공법에서는 절대로 풀리지 말아야 할 철물 접합이 필요합니다.
SE공법(構法)에서는 이 과제를 극복하기 위해 ‘S볼트’라는 특수 볼트를 기본으로 채택하고 있습니다.

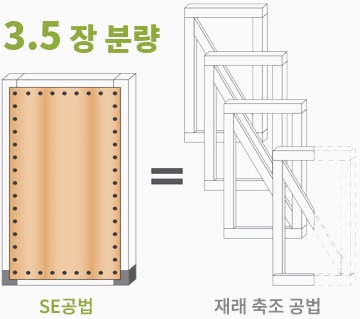

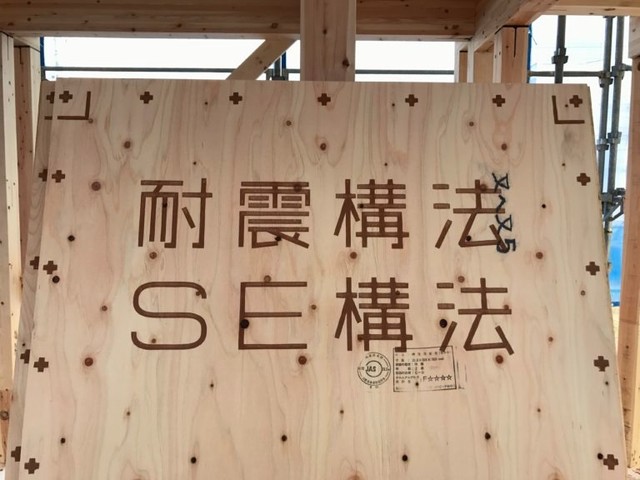

08 내력벽

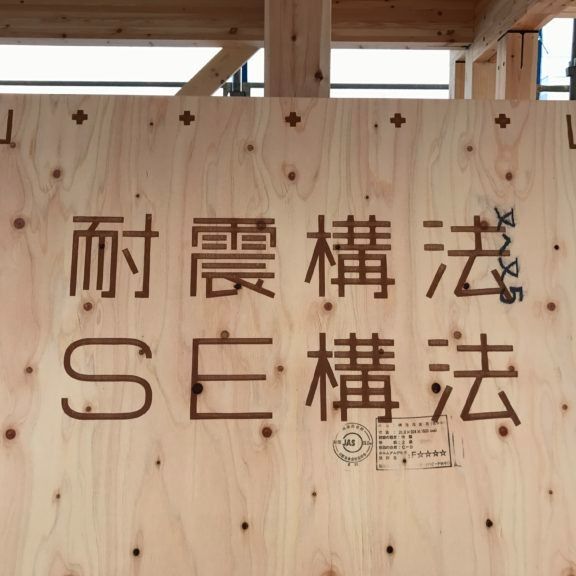

SE공법(構法)은 강한 지진에도 견딜 수 있도록 다양한 실험을 반복 거듭하고 있습니다. 구조용 합판은 “JAS 특별 1급 구조용 합판”를 사용하고 있으며, 기존 못에 비해 굵은 CN못을 사용하고 있습니다. 이로서 SE공법의 내력벽은 중목구조 재래공법의 3.5배의 강도를 가지고 있습니다.


09 수평 강도 확보

내진성을 확보하기 위해서는 기둥과 보, 벽의 강도와 마찬가지로 바닥의 강도도 매우 중요합니다. SE공법에서는 전용 28mm 두께의 구조용 합판을 사용하고 있으며, 기성보다 굵은 CN75 못을 직접 보에 고정하여 높은 수평강도를 확보하고 있습니다.


10 품질기준

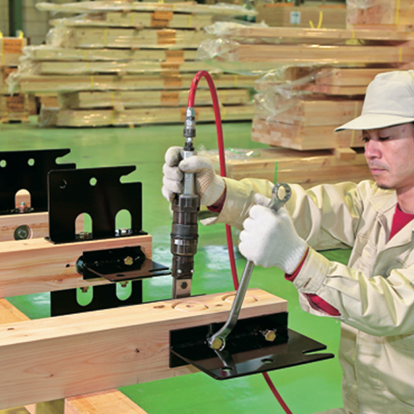

SE공법(構法)은 독자적인 노하우를 통해 전용 프리컷 공장에서 엄격한 품질 기준을 유지하고 있으며, 각 구조 부재의 품질 관리를 위한 「출하 증명서」를 발행하고 있습니다.
